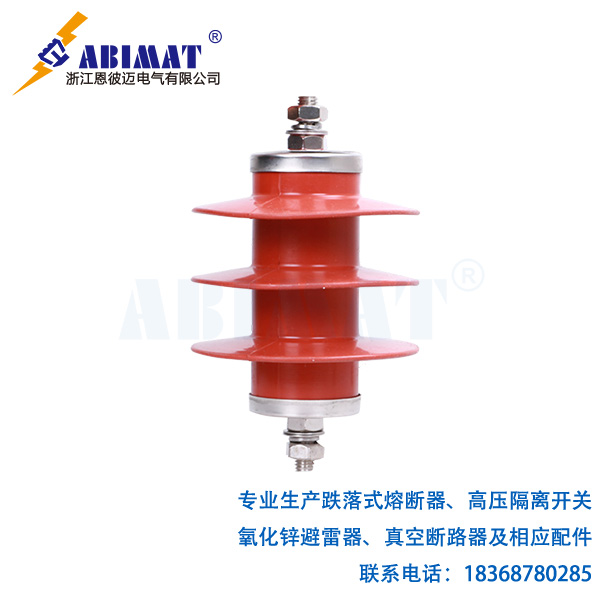

在電力系統中，過電壓（雷擊、操作過電壓）是威脅設備絕緣安全的主要風險。復合氧化鋅避雷器（MOA），憑借其優異的非線性伏安特性和先進的復合外套結構，已成為當今電網不可或缺的過電壓防護核心設備。
一、核心結構與工作原理
? 1.非線性電阻片（氧化鋅閥片）：
核心元件，由氧化鋅（ZnO）為主體，摻雜多種金屬氧化物燒結而成。
關鍵特性：具有極強的非線性電阻特性。
在持續運行電壓（Uc）下呈現極高電阻（微安級泄漏電流），損耗極小。
當遭遇過電壓（幅值超過其參考電壓）時，電阻值急劇下降（毫秒級響應），泄放巨大沖擊電流，將過電壓幅值鉗制在設備絕緣耐受水平以下（保護水平/殘壓）。
過電壓消失后，迅速恢復高阻狀態，自動切斷工頻續流，無需串聯間隙動作。
?
? 2.復合外套（硅橡膠/EPDM）：
包裹閥片柱，提供機械支撐、絕緣密封和環境保護。
核心優勢：
優異的耐候性：抗紫外線、耐高低溫（-60℃至+70℃+）、憎水性及憎水遷移性，有效抵御污穢、潮濕、鹽霧，特別適用于沿海、工業污染及高海拔地區。
高強度與輕量化：重量僅為傳統瓷套避雷器的1/4-1/5，抗震性能好，減少支架負荷，安裝便捷。
防爆性：故障時內部壓力通過材料彈性釋放，避免瓷套爆炸產生的碎片危害。
高爬電比距：傘裙設計靈活，易于實現高爬距，滿足重污穢環境要求。
二、核心性能參數與選型要點
1.系統標稱電壓（Un）：避雷器安裝點的系統電壓等級（如10kV、35kV、110kV）。
2.持續運行電壓（Uc）：避雷器能長期承受的系統最高運行相電壓（有效值）。選型時Uc≥系統最大持續運行電壓，是保證長期熱穩定性的關鍵。
3.額定電壓（Ur）：避雷器在工頻過電壓下能可靠切斷工頻續流的最大工頻電壓有效值。選型要求Ur≥安裝點暫時過電壓水平（如單相接地故障時健全相電壓升高）。
4.標稱放電電流（In）：用于劃分避雷器等級（如5kA,10kA,20kA），表征其泄放雷電流的能力。需根據系統重要性、雷暴強度等選擇。
5.雷電沖擊殘壓（Ures）：在標稱放電電流（In）下的殘壓峰值。Ures必須低于被保護設備的雷電沖擊耐受電壓（BIL），并留有足夠裕度（保護比）。
6.操作沖擊殘壓：在操作波沖擊電流下的殘壓峰值，需低于設備的操作沖擊耐受電壓（SIL）。
7.爬電比距：根據安裝地點的污穢等級（GB/T26218/IEC60815）選擇，確保外絕緣可靠性。
三、核心優勢（相比傳統瓷套SiC避雷器）
無間隙：結構簡化，動作無延遲，保護更可靠，免維護。
優異的非線性：保護特性平坦，殘壓低，對被保護設備絕緣配合更有利。
通流容量大：閥片可吸收更大能量，耐多重雷擊或操作過電壓能力強。
卓越的耐污性能：復合外套的憎水性顯著提高污閃電壓。
安全防爆：消除爆炸風險，保障人身設備安全。
輕便易安裝：減輕施工強度，尤其適用于緊湊型變電站和線路。
四、運維要點
1.日常巡視：檢查外套有無開裂、破損、異常電暈放電、計數器動作情況、接地線完好。
2.預防性試驗（關鍵）：
直流參考電壓（U1mA）：測量1mA直流電流下的電壓值，判斷閥片是否劣化（低于初始值或規程要求下限可能預示受潮或老化）。
0.75倍U1mA下的泄漏電流：此電流值反映閥片在接近工作點下的絕緣狀況，顯著增大（通常要求≤50μA）是受潮或老化的敏感指標。
運行中持續電流監測（帶電）：檢測全電流及阻性電流分量，可早期發現內部受潮或閥片劣化。
3.及時更換：試驗超標、外套嚴重損壞、計數器動作頻繁或內部有異常聲響時，應退出運行并更換。
結語
恩彼邁復合氧化鋅避雷器以其無間隙、高非線性、大通流、強耐污、高可靠及免維護等綜合優勢，為電網輸變配電設備構筑了一道堅固的過電壓防線。正確選型、規范安裝和科學運維是充分發揮其保護效能、保障電力系統安全穩定運行的關鍵。它是現代電力系統應對雷電與操作過電壓挑戰的“無聲衛士”。
