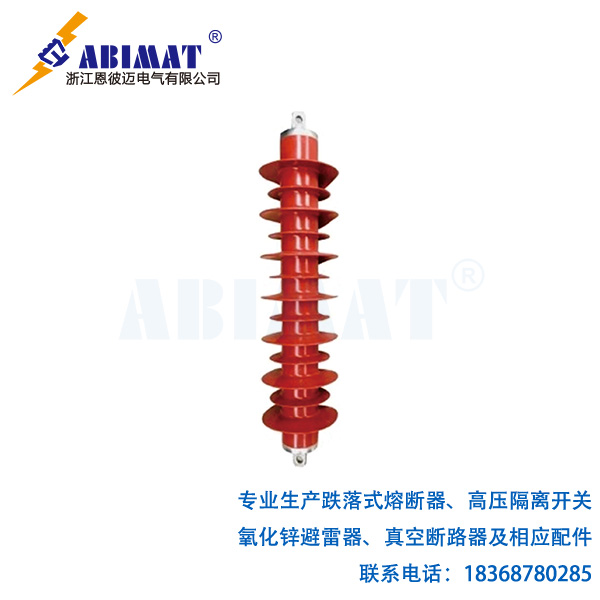

品名: | 線路型避雷器(無間隙避雷器) |
型號: | (HY)YH5WX-96/275 |
系統標準電壓 有效值: | 66kV |
避雷器額定電壓: | 96kV |
2000μs方波電流容量: | 600A |
?4/10大電流耐受能力: | 65kV |
在電力系統的運行過程中,過電壓現象猶如隱藏的 “定時炸彈”,時刻威脅著線路及設備的安全。恩彼邁(HY)YH5WX - 96/275 - 線路型氧化鋅避雷器以其強大的抑制過電壓機能,成為保障電力穩定傳輸的關鍵防線。
此氧化鋅避雷器主要憑借氧化鋅閥片獨特的非線性電阻特性達成對過電壓的高效抑制。于正常運行電壓之際,氧化鋅閥片展現出超高電阻值,近乎絕緣之態,對線路的常規工作電流幾無作用,有力保障電力系統的平穩運作。而一旦線路遭受雷電沖擊,亦或因操作等因素引發過電壓狀況時,氧化鋅閥片的電阻值便會急劇銳減,剎那間切換為低電阻導通情形。這般特性令避雷器即刻為過電壓開辟出一條低阻抗的泄放途徑,使雷電流或過電壓能量能夠迅速導向大地,進而將線路上的過電壓幅值牢牢約束于安全且可把控的區間之內,為電力線路的安全穩定運行筑牢堅實屏障。
與傳統的避雷器相比,恩彼邁(HY)YH5WX - 96/275 型避雷器在抑制過電壓方面具有顯著優勢。其響應速度極快,能夠在納秒級的時間內迅速啟動,及時捕捉到過電壓的產生并做出反應,有效避免了過電壓對線路絕緣的長時間沖擊。同時,它的殘壓水平較低,即在泄放雷電流或過電壓能量后,避雷器兩端殘留的電壓值較小。這一特性對于保護線路后端的電氣設備至關重要,因為較低的殘壓意味著設備所承受的過電壓沖擊更小,從而極大地降低了設備因過電壓而損壞的風險,延長了設備的使用壽命,提高了整個電力系統的可靠性和穩定性。
此外,該避雷器在長期運行過程中能夠始終保持穩定的性能。它經過了嚴格的設計與工藝制造,具備良好的耐老化、抗疲勞性能,無論是在頻繁遭受雷電活動的地區,還是在操作較為頻繁的電力系統中,都能持續有效地發揮其抑制過電壓的機能,為電力線路的安全運行保駕護航,是電力系統中不可或缺的重要保護裝置。
(HY)YH5WX-96/275-線路型氧化鋅避雷器技術參數:
系統標準電壓有效值 | 避雷器型號 | 避雷器額定電壓 | 避雷器持續運行電壓力 | 直流1mA參考電壓有效值 | 0.75倍直流1mA電壓下最大泄露 | 8/20雷電沖擊電流殘壓下不大于 | 30/60操作沖擊電流殘壓下不大于 | 1/4陡坡沖擊電流殘壓下不大于 | 2000μs方波電流容量 | 4/10大電流耐受能力 |
---|---|---|---|---|---|---|---|---|---|---|
66kV | (HY)YH5WX - 96/275 | 96kV | 75kV | 154kV | 50μA | 275kV | 234kV | 316kV | 600A | 65kV |
