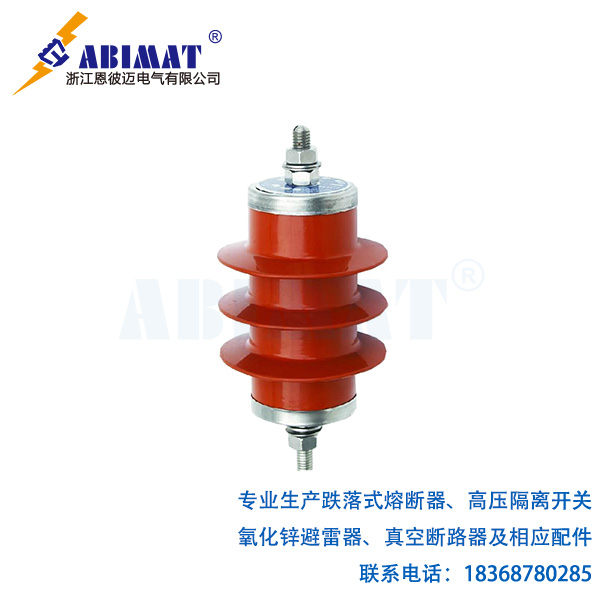

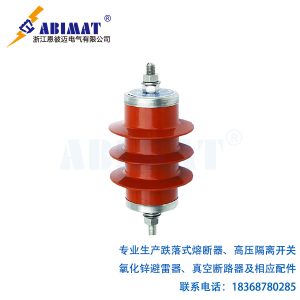

品名: | 電容型避雷器(有間隙避雷器) |
型號: | (HY)YH5CR-3.8/12.0 |
系統標準電壓 有效值: | 3kV |
避雷器額定電壓: | 3.8kV |
2000μs方波電流容量: | 400A |
?4/10μs雷大電流耐受能力: | 65kV |
在電力系統的復雜運行環境中,恩彼邁 (HY) YH5CR - 3.8/12.0 - 電容型氧化鋅避雷器以其出眾的大通流能力脫穎而出,成為電力設施可靠防護的關鍵設備。
該氧化鋅避雷器的大通流能力首先體現在其先進的材料和結構設計上。其核心的氧化鋅閥片采用了高品質的原材料及精細的制造工藝,具備卓越的非線性電阻特性。在正常運行時,閥片電阻極高,確保系統正常運行不受影響;而當遭遇雷電過電壓或操作過電壓時,能迅速降低電阻,將過電流導入大地。其獨特的電容型結構進一步優化了內部電場分布,使得閥片在泄放電流時能均勻分擔能量,避免局部過熱或損壞,從而為大電流的順利通過提供了穩定的內部環境。
在實際運行中,面對雷電沖擊這一電力系統的重大威脅,恩彼邁這款避雷器展現出強大的應對能力。它能夠承受高達數十千安甚至更高的雷電沖擊電流,并且在多次遭受這樣的高強度沖擊后,依然保持良好的性能狀態。例如,在雷電活動頻繁的地區,該避雷器能有效泄放雷電擊中輸電線路所產生的巨大電流,防止其對變電站設備、配電變壓器等造成損害。
對于操作過電壓產生的電流,它同樣表現出色。在電力系統進行開關操作、故障清除等過程中產生的操作過電壓所伴隨的過電流,(HY) YH5CR - 3.8/12.0 避雷器也能迅速響應并安全泄放。其大的通流能力確保了即使在頻繁操作的電力網絡中,也能為設備提供持續可靠的過電壓保護。
這種強大的通流能力不僅保障了單個電力設備的安全,更對整個電力系統的穩定運行起著至關重要的作用。它減少了因過電壓導致設備損壞而引發的停電事故,提高了電力供應的可靠性和連續性,降低了電力系統的運維成本和風險,為現代電力工業的高效、安全發展奠定了堅實的基礎。
(HY)YH5CR-3.8/12.0-電容型氧化鋅避雷器技術參數:
系統標準電壓 有效值 | 避雷器型號 | 避雷器額定電壓 | 工頻放電電壓 有效值不小于 | 1.2/50沖擊放電 電壓峰值不大于 | 最大電導電流 | 8/20雷電沖擊電流殘壓下不大于 | 30/60操作沖擊電流殘壓下不大于 | 2000μs方波電流容量 | 4/10大電流耐受能力 |
---|---|---|---|---|---|---|---|---|---|
3kV | (HY)YH5CR-3.8/12.0 | 3.8kV | 8kV | 12kV | 20μA | 12kV | 9.6kV | 400A | 65kV |
