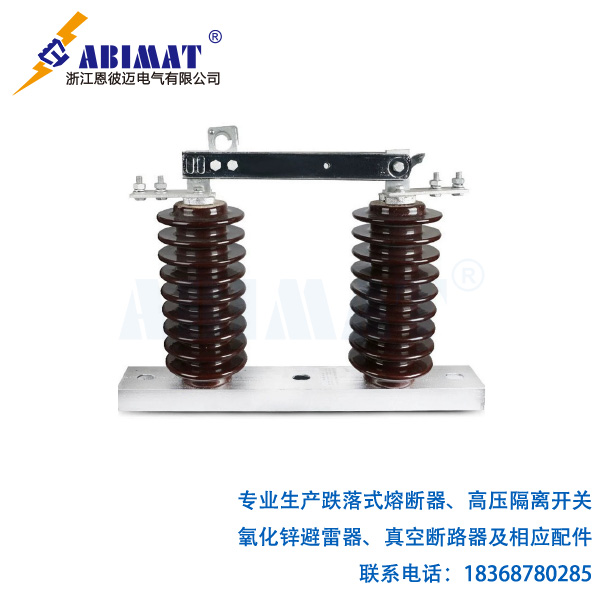

一套完整的戶外高壓交流隔離開關，通常包含幾個核心部分。

導電回路是電流流通的路徑，這個回路主要包含三個部分。其一為觸頭系統，它由動觸頭與靜觸頭組成，我們通常會采用自力型觸頭（就表帶觸指來說）或者夾持型觸頭。觸頭系統的材料大多是鍍銀的銅或者鋁合金，這種材料能保證優良的導電性，并且具備耐電弧腐蝕的能力。觸頭的設計，對開關的溫升以及通流能力起著決定性作用。其二是導電閘刀（也可稱為導電桿），它是連接動觸頭的剛性或折臂式導體，主要負責分合閘時的運動。其三是出線端子，我們用它來與外部軟導線或者管母進行電氣連接。

絕緣系統需要承擔對地絕緣與斷口絕緣的雙重職責，它是保證設備安全運行的關鍵部件。支柱絕緣子由高強度電瓷或者復合硅橡膠材料制成，我們會將它垂直安裝在底座上，它一方面支撐導電回路，另一方面能讓導電體對地實現可靠絕緣。拿復合絕緣子來說，它具備憎水性好、抗污閃能力強、重量輕這些優點。操作絕緣子通常為棒形，它能將操作機構的動力傳遞到處于地電位的動觸頭處，同時還能保證良好的絕緣效果。

操作機構的作用是提供分閘與合閘需要的動力。我們常見的操作機構有三種類型，分別是手動操作機構、電動機操作機構與氣動操作機構。就手動操作機構來說，它常用在不需要遠程操作的場合；電動機操作機構能實現遠程電動控制；氣動操作機構也有自己適用的場景。操作機構的箱體得有較高的防護等級，一般要達到 IP54 及以上，這樣才能抵御風雨還有塵埃的侵入。機構內部通常會裝分閘位置指示器、合閘位置指示器，還有機械聯鎖裝置，這些裝置能防止出現誤操作。

底座與框架用高強度鋼材或者鋁合金制成，它要給整個隔離開關提供機械支撐，并且實現可靠接地。它的結構得穩固，能承受操作過程中產生的操作力，還有外部的風荷載、冰荷載等。

輔助與功能部件

另外，根據電壓等級與功能需求，隔離開關還可能配備一些部件。接地閘刀是為了進一步保障安全，主閘刀斷開后，我們可以合上接地閘刀，把線路側接地。它與主閘刀之間裝有嚴格的機械或電氣聯鎖，能防止帶電合地刀的情況。到了超高壓與特高壓等級，為了改善斷口間的電場分布，我們會在觸頭附近安裝均壓環，這就是均壓裝置。磁鎖裝置主要用在水平旋轉式隔離開關上，它能利用電流自身的電動勢增強觸頭接觸壓力，進而提高動穩定性。

恩彼邁戶外高壓交流隔離開關的設計，得把電氣性能、機械強度、環境適應性與操作可靠性都考慮進去，是一項綜合性工程。它的每一部分都經過精密計算與嚴格測試，這樣才能在電力系統中長期、穩定、安全地運行，為電網的倒閘操作、設備檢修與安全隔離打下堅實基礎。我們做好正確的選型、安裝與維護，才能充分發揮它的功能，并且延長它的使用壽命。

?
