在10kV配電系統中，高壓跌落熔斷器是關鍵的過電流保護裝置，其核心執行單元——熔絲總成，直接承擔著感知故障與安全開斷的使命。它并非單一部件，而是一個精密配合的功能組件。
一、核心結構與功能

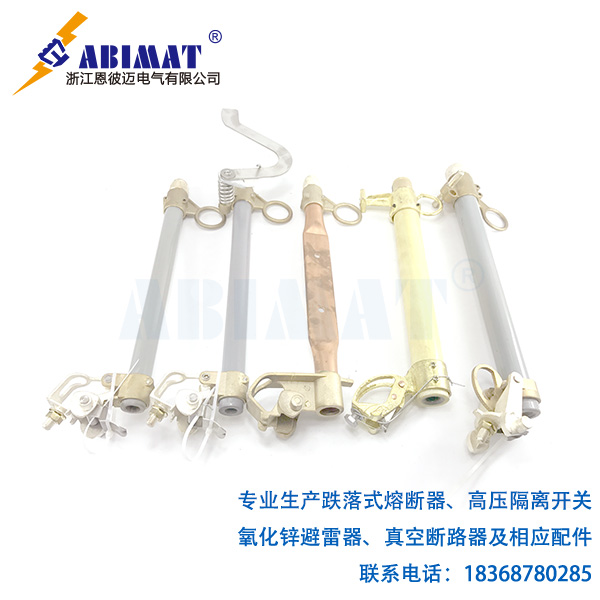

熔絲總成主要包含以下核心部分：
?
?
?
熔絲管一般會用環氧玻璃布管或者陶瓷管。它能容納熔體與滅弧介質，還是產生滅弧氣體的“反應室”，內壁還襯著產氣材料，就有機纖維來說就是常見的一種。設計上，我們會確保它熔斷后能可靠“跌落”，這樣就能形成可見的斷點。
熔體是核心部分，一般用高純度的銀或者銅合金絲、帶材做的，表面還會鍍層來防止氧化。它能精確感知電流，遇到過載或者短路時，會依照預設的時間電流特性熔斷。而且它的特殊結構，像帶有冶金效應點，能確保可靠、快速地切斷故障電流。
滅弧裝置的核心原理是產氣滅弧。電弧的高溫會讓熔絲管內壁材料快速分解，產生高壓氣體，其中主要是氫氣。這些氣體會軸向強烈吹拂電弧，再配合管壁的吸熱去游離作用，能在電流過零時迅速熄滅電弧，保障大電流的開斷能力。
上下動觸頭是用銅合金做的，能提供良好的導電通路。當熔體熔斷時，聯動機構會讓下觸頭釋放，熔絲管就會在重力作用下繞著上觸頭的軸跌落，這樣能形成雙重斷口，保證可靠隔離。
輔助元件里，釋壓帽和指示器在熔斷的時候會彈出來，能提供機械指示信號，有時候還能用于聯動。張力機構則能保持熔體適當張緊，讓動作更可靠。
二、工作原理
在正常運行的時候，電流會流過熔體，并且通過上下觸頭形成通路，這時候整個裝置都在平穩地發揮作用。
當故障發生時，要是出現了過載或者短路的情況，電流就會讓熔體的溫度突然升高，到了預先設定的時間，熔體就會熔斷，這其實是裝置在自我保護呢。
熔體熔斷的瞬間會產生電弧，這時候產氣材料會被引燃，從而產生高壓氣體。這些高壓氣體會縱向強力吹弧，同時起到冷卻的作用，這樣電弧就能在電流過零點的時候熄滅，整個過程反應還是挺迅速的。
之后就是跌落隔離了，熔斷時產生的沖擊或者壓力變化會讓機構解鎖，熔絲管因為重力的作用就會跌落下來，這樣就形成了清晰可見的空氣絕緣斷口，能徹底把故障隔離開來，讓人很安心。
三、關鍵性能參數與選型要點
額定電壓是很重要的一項，它必須和系統電壓相匹配，拿10kV來說就是常見的匹配情況。
額定電流得比被保護線路以及設備的正常最大負荷電流大，而且還得考慮溫度帶來的影響進行修正。
額定開斷電流是核心的安全指標，我們要保證它比安裝點的最大預期短路電流大才行。
時間電流特性（TCC）方面，要根據保護需求來選，要么是“快”特性，像“K”型就是這樣；要么是“慢”特性，“T”型就屬于這類，目的是實現和上下游保護的選擇性配合。
最小開斷電流需要比被保護線路末端的最小短路電流小。
沖擊耐受電流（BIL）體現的是承受過電壓沖擊的能力。
四、安裝與維護關鍵
選型必須嚴格，我們要依據系統參數，像電壓、負荷電流以及短路電流，再結合保護需求也就是TCC，來匹配選擇合適的產品。
安裝時得保證正確，熔絲管的軸線要和垂直線形成15°到30°的傾角，這樣才能確保它能可靠跌落。同時，要按照廠家的要求把熔絲總成適度張緊，避免出現接觸不良或者動作失靈的情況。
定期檢查也很重要，我們要巡視熔絲管的狀態，看看有沒有裂紋、臟污以及變形；還要檢查觸頭的狀況，關注接觸是否良好、有沒有過熱現象；另外，指示器是否正常也得留意。如果需要更換，必須使用和原來型號、規格都相同的產品。
進行安全操作時，拉合操作一定要使用合格的絕緣操作棒，并且嚴格遵守安全規程。
結論
恩彼邁熔絲總成有著精密的熔體、高效的滅弧裝置以及可靠的動作機構，它是配電線路安全的基石。我們深入了解它的結構原理、性能參數，并且正確地對它進行使用與維護，這對保障電網可靠運行、減少停電損失都非常關鍵。它每一次精準的熔斷與跌落，都是對電網的有效防護。
