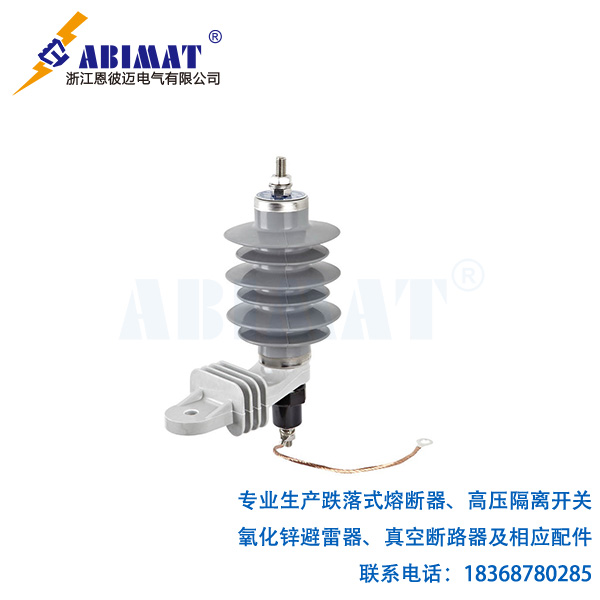

在電力系統防雷保護體系中，保護間隙作為避雷器的關鍵部件，主要承擔后備保護與設備安全冗余的核心職能。其工作原理是在雷電過電壓超出主避雷器（如MOA）承受極限時，通過精準設計的空氣間隙擊穿，構建低阻抗通道強制泄放雷電流，避免被保護設備絕緣擊穿。以下從技術原理與應用場景展開分析：
一、保護間隙的核心功能
1.主保護失效時的后備防線
當金屬氧化物避雷器（MOA）因雷電流幅值過大（超過標稱放電電流）或陡度過高導致動作延遲時，并聯的保護間隙率先擊穿（典型擊穿電壓為MOA殘壓的1.2~1.5倍）。例如在500kV變電站中，MOA配合5~30cm可調間隙，可將設備承受過電壓限制在1.8p.u.以內。
?
2.限制多重雷擊累積效應
在雷暴高發區（如山區輸電線路），間隙設計為自熄弧型結構（如角型間隙、環形電極），利用電弧拉長冷卻實現工頻續流遮斷。實驗表明，20/80μs雷電流下，40cm角型間隙可在0.1s內切斷5kA續流。
?
3.經濟性防護補充
對35kV及以下配電系統（如農網架空線），獨立保護間隙（如IEEEStd1410推薦的“棒棒”結構）直接作為主保護，成本僅為MOA的15%~20%，尤其適用于變壓器臺區等預算敏感場景。
二、典型應用場景與技術配置
| 應用領域 | 間隙類型 | 技術參數 | 核心價值 |
|---|---|---|---|
| 超高壓變電站 | 并聯MOA的球型間隙 | 擊穿電壓±3%分散性，通流100kA | 防止GIS套管因陡波前過電壓閃絡 |
| 輸電線路絕緣子 | 角型間隙（羊角電極） | 間距=1.3倍絕緣子串閃絡距離 | 降低絕緣子雷擊閃絡率≥90% |
| 風力發電機葉片 | 碳纖維尖端放電間隙 | 預擊穿電壓≤80kV（@1m/μs） | 避免葉片復合材料層間擊穿損傷 |
| 配電變壓器 | 熔斷器聯動間隙 | 工頻續流遮斷能力0.2kA/10cycles | 替代管式避雷器，減少維護頻次 |
三、工程設計與關鍵技術要點
1.距離精確計算
依據DL/T6202021規范，間隙距離\(d\)（cm）需滿足：
其中\(U_{50\%}\)為絕緣沖擊耐壓（kV），\(E_0\)為空氣擊穿場強（約3kV/cm），k為電極系數（球球取1.0，棒板取0.8）。
2.材料與結構創新
耐腐蝕電極：采用鍍鋅鋼或銅包鋁，壽命提升至30年（CIGRETB781驗證）
促旋弧設計：角型間隙的磁場線圈驅動電弧旋轉（如ABBGapShield?），遮斷時間縮短40%
智能監測模塊：集成無線脈沖計數器（如HubbellGAP2），實現動作次數遠程上報
四、局限性與發展趨勢
固有缺陷：
動作后引發電網短時停電（需重合閘補救）
陡波響應速度（≥100ns）仍慢于MOA閥片（≤20ns）
?
技術演進方向：
1.混合保護系統：MOA與間隙串聯（如西門子3EQ1），利用MOA限制工頻續流，間隙承擔超高幅值雷電流
2.可控間隙技術：激光觸發間隙（如GEGridSolutions研發中），將擊穿時延壓縮至50ns以內
3.自恢復絕緣材料：氮化硼陶瓷電極提升抗燒蝕能力（試驗通流達200kA）
結語
氧化鋅避雷器保護間隙以極簡結構實現過電壓保護的“最后防線”功能，其經濟性與可靠性在特定場景不可替代。隨著智能電網發展，融合狀態監測與快速響應的新型間隙裝置，將持續在電力系統防雷體系中發揮關鍵作用。
